LT8200H核中警電氣火災監控設備

LT8200H核中警電氣火災監控設備（以下簡稱 LT8200H）是智能 化的二總線電氣火災監控設備，主要針對大、中型電氣火災監 控工程項目設計，廣泛應用于大型公共建

筑，作為大型工程的 監控設備。



LT8200H核中警電氣火災監控設備具有 CAN 總線接口可與我公司生產的 其它監控設備形成對等網絡，同時具備以太網接口，RS232/485 接口，可與火災報警系統，樓宇

自動化設備及遠程管理系統相連。



1、  產品型號

序號

產品型號

設備安裝方式及容量


1

LT8200H/128

壁掛或入柜式，可接128只各種探測器

屏幕為12.1寸彩色觸摸屏（含打印機，含備電）



2

LT8200H/512

壁掛或入柜式，可接512只各種探測器

屏幕為12.1寸彩色觸摸屏（含打印機，含備電）


3

LT8200H/1024

壁掛或入柜式，可接1024只各種探測器

屏幕為12.1寸彩色觸摸屏（含打印機，含備電）


4

LT8200H/2048

入柜式，可接2048只各種探測器

屏幕為12.1寸彩色觸摸屏（含打印機，含備電）


5

LT8200H/4096

入柜式，可接4096只各種探測器

屏幕為12.1寸彩色觸摸屏（含打印機，含備電）


2、LT8200H核中警電氣火災監控設備技術參數

液晶屏

12.1寸TFT 24 位真彩液晶顯示并配有觸摸屏，數碼管指示系統關鍵狀態信息。

打印機 中文微型打印機，可打印報警、故障、復位及時間等信息，打印內容可以靈活設置。

存儲功能 系統具有黑匣子功能，可存儲系統操作，故障及報警信息等5000條記錄。

總線方式 標準二總線制，*長通訊距離為2000米

網路接口 可以配備系列聯網卡，以實現各種聯網需要。

負載能力： *大容量：32(回路)×256 (模塊地址)×5 (探測器) 回路電壓：24VDC脈動

回路電流：<200mA

輸出節點：1 組公共報警繼電器無源接點。 電源：主電與備電自動切換

主電：AC 178V～242V 50HZ

備電：兩節 DC24V/ 7AH~24AH 密封免維護鉛酸蓄電池 輸入*大功率：300W

使用環境： 環境溫度：－5℃～+50℃ 相對濕度：<95%

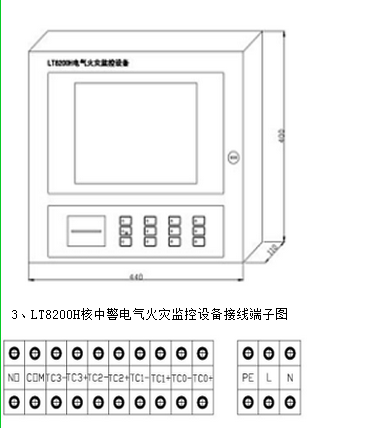

外形尺寸：長×高×厚（440mm×400mm×110mm）

標準 9U 入柜或壁掛

LT8200H 關鍵狀態用發光二極管指示與 LT8200B 相同

NO、COM：常開、公共——報警無源輸出接點

TC0+/TC0-：探測回路 0 正負端，可接 256 個模塊； TC1+/TC1-：探測回路 1 正負端，可接 256 個模塊； TC2+/TC2-：探測回路 2 正負端，可接 256 個模塊； TC3+/TC3-：探測回路 3 正負端，可接 256 個模塊。

電源：L、N、PE 為 AC220V 電源接線端子及接地保護端子。 注：以上端子可根據主機容量的不同而有所改變

端子含義： NO、COM：常開、公共——報警無源輸出接點



TC0+/TC0-：探測回路0二總線正負端，其中TC0+為正極，TC0-為負極 TC1+/TC1-：探測回路1二總線正負端，其中TC1+為正極，TC1-為負極 電源端子：L、N、PE為AC220V電源接線端子及接地保護端子。
