我們通常在消防電箱里面能夠看到各種各樣的模塊，連接的線路比較多，總線隔離器有什么作用呢？

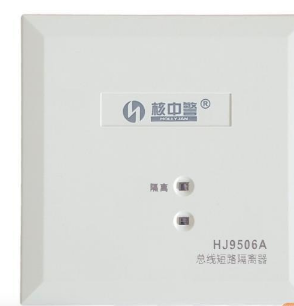

一、HJ9506A總線隔離器概述

在總線制火災自動報警控制系統中，當某一點發生短路后就會引起整個回路通訊癱瘓。如果在每個樹枝型分布結構的分叉處安裝HJ9506A總線隔離器，就可起到局部保護作用。

二、HJ9506A總線隔離器性能特點

不占編碼地址、無需單獨供電；

有自鎖功能，故障解除后可自動復位；

采用特殊工藝控制進行防潮處理，使其在沿海區、潮濕及惡劣環境下能夠正常工作；

二總線制，安裝無極性，便于現場施工；

每一探測器回路*多可并接10個總線隔離器。

在火災自動報警系統中消防總線隔離模塊能夠起到保護作用，而它自己本身則能實現常開和常閉能力，如果出現外部設備的線路短路或者接地故障時，總線隔離模塊會及時轉成斷開狀態，此時火災自動報警控制器與該回路的線路會暫時斷開，路線恢復時，總線隔離模塊也會自動恢復，達到對報警控制器的保護作用。在不安裝隔離模塊，線路出現故障時會對火災報警控制器的回路或者主板造成損害，還可能會燒掉回路板或者主板。

消防總線隔離模塊的工作原理是當信號總線出現短路時，隔離模塊將自動切斷短路部分與總線的連接，短路故障排除后模塊自動恢復正常運行;當雷擊的高電流及高電壓時通過信號總線，擊穿后端若干設備，傳輸至隔離模塊，將把隔離模塊上型號為4148的二極管擊穿，隔離模塊前端(回路板信號輸出端)與后端的信號總線斷開，從而達到保護回路板不被擊壞的目的。

消防總線模塊一般安裝安裝每個樓層、區域或回路安裝，*多可帶單個回路的所有點位。一般是一個回路接一個隔離器，一端接平層的總線路一端接回路總線，當平層線路發生短路故障時，隔離模塊就會將這一回路的設備全部切斷，防止損壞主機回路板。
