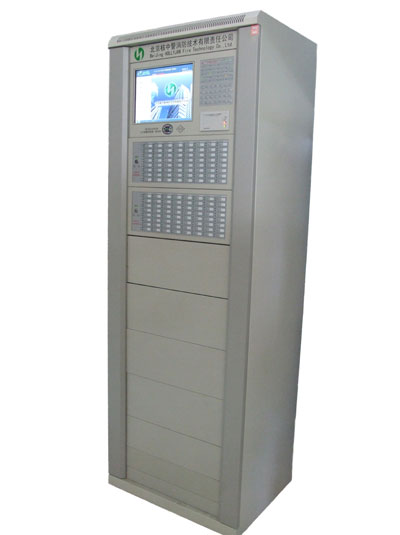

JB-QG-HJ9100型核中警火災報警控制器（聯動型）



1.1  簡介



JB-QG-HJ9100（以下簡稱HJ9100）是我公司依據**標準GB4717-2005《火災報警控制器》及GB16806—2006《消防聯動控制系統》研制的二總線制控制。本控制器集火災監控聯動控制于一體，兼中央控制主機及單機監控功能，可與我公司的其它產品配套使用，組成配置靈活的報警聯動一體化控制系統。除單機強大的使用功能外，還可以實現多機無主從方式組成對等網絡，由于采用先進的網絡技術，可同時對遠程的、本地的分機及設備進行監控管理。



HJ9100系統由感煙探測器、定溫探測器、手動報警按鈕、輸入模塊、輸入/輸出模塊、火災顯示盤等構成，并可配接CRT顯示系統。在設計上兼顧了各種報警及控制功能，并能與本公司其他類型的控制器進行連接，靈活組合以適應各種消防系統需求。



1.2  JB-QG-HJ9100型核中警火災報警控制器（聯動型）產品特點



JB-QG-HJ9100型核中警火災報警控制器（聯動型）采用基于ARM的嵌入式CPU,功耗低，處理速度快，運行穩定；采用CANBus通訊方式，通訊穩定可靠；12.1英寸彩色液晶顯示，界面內容豐富友好，操作簡捷，方便用戶使用。



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）系統安全可靠



整個系統分散布局，集中管理的模式，實行分級密碼控制及操作權限管理方式，確保系統的安全、可靠運行



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）性能卓越



HJ9100采用基于ARM9平臺的RISC嵌入式CPU,具有功耗低,處理速度快,運行穩定的特點;并且采用了多任務嵌入式Linux操作系統，軟件設計也采用事件觸發機制,保證了事件的實時響應;使整個系統的性能大幅提高。



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）界面直觀，操作簡捷



圖文并茂的友好界面使顯示內容生動形象。圖形化顯示，簡便直觀；觸摸屏操作，快捷方便。詳細的樓層平面圖能在系統報警時準確地顯示出報警位置以及探測器和聯動設備類別、名稱及具體安裝位置，為用戶使用提供了極大的便利。



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）網絡式結構



無主從方式的對等網絡架構設計，每臺控制器都可顯示網絡內所有設備的工作情況,可以實現多機冗余備份， HJ9100系統提供豐富的通訊口RS232、CAN和標準的以太網口等接口實現遠程聯網及遠程調試功能，更適用于超大型工程項目。



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）超大容量



單機回路可擴展為64個回路，每回路可混編報警及聯動設備256個編址單元，單機*大容量達到16384點；如容量不夠，可以通過16臺控制器組成對等網絡。



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）黑匣子功能



系統可宏觀查詢整個系統及子系統運行情況或關鍵數據，實時對預先設定的異常處理程序自動進行處理，將檢測到的所有運行過程和相關信息指令自動記錄并存儲。這些記錄是不可擦除的，且不受掉電的影響，有利于操作人員或維護人員對系統設備的管理。



² JB-QG-HJ9100型核中警火災報警控制器（聯動型）靈活性高



JB-QG-HJ9100型核中警火災報警控制器（聯動型）提供了USB和標準的以太網接口，為現場邏輯編程功能可隨時修改系統內聯動設備控制方式提供了便利，也可以用一臺手提電腦就可在現場向系統輸入數據進行設置。使系統能隨時適應現場變化和用戶要求。



 1. 3  JB-QG-HJ9100型核中警火災報警控制器（聯動型）系統容量



驅動卡：其配置為1─16塊驅動卡（卡號00—15），每塊驅動卡可接4回路。每回路*多接256個設備。回路編號為00、01、?????、62、63。00號驅動卡接00—03回路，01號卡接04—07回路，……，15號卡接60—63回路。



回路負載：每回路可接256個編址單元(報警點和聯動點混編),編號為000-255，可接HJ2000X火災顯示盤。



總線/多線控制盤：可配置31塊總線/多線控制盤（盤號00—30），每塊盤有64個控制點。



1. 4  JB-QG-HJ9100型核中警火災報警控制器（聯動型）主要技術指標



液晶屏規格	12.1英寸	環境溫度	0℃～+50℃
主電AC	220V ＋10%－15%  50Hz±1	貯存溫度	-40℃～+60℃
備電DC	24V±3V	環境濕度	≤95%RH  （40℃）
輸出接點	8組（含一組聲光報警器專用輸出）	外部帶電端子與機殼間絕緣電阻	＞20MΩ
保護功能	回路、電源短路保護	電源插頭與機殼間絕緣電阻	＞50MΩ
外形尺寸	600mm×500mm×1830   mm；	安裝方式	柜式、琴臺



1.5 JB-QG-HJ9100型核中警火災報警控制器（聯動型）外形尺寸見圖27：
