核中警HJ9508型輸入/輸出控制模塊
文章來自：核中警消防設備 發布時間：2016-09-22 10:09:45
HJ9508型輸入/輸出控制模塊
用于雙動作消防聯動設備的控制，例如：防火卷簾門、水泵、排煙風機等。同時可接受聯動設備動作后的回答信號。
（1）性能特點：
* 內置CPU、二總線、無極性，另接24V聯動電源無極性；
* 可提供兩組常開、常閉無源觸點，觸點容量為DC 24V/5A；
* 便于施工，電路部分和輸出連線采用接插方式；
* 占用兩個地址，相互獨立。第二個地址號為**個地址號加1。
（2）主要技術指標：
工作電壓 總線：19～24V脈沖電壓 電源：DC19～28V
工作電流 靜態≤0.7mA；啟動≤2mA 靜態≤0.07mA；啟動≤14mA
環境溫度 -10～50℃
環境濕度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安裝方式 配合底座采用插拔式結構安裝
（3）外形及安裝尺寸:
同總線隔離器，見圖6

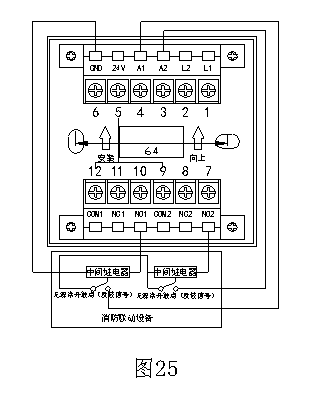

（4）安裝接線見圖25：
說明：
L1、L2為總線；
GND、24V為控制器供電端；
COM1、NC1、NO1為**路常閉、常開觸點；
COM2、NC2、NO2為第二路常閉、常開觸點；
A1、GND為**路回答；A2、GND為第二路回答。
