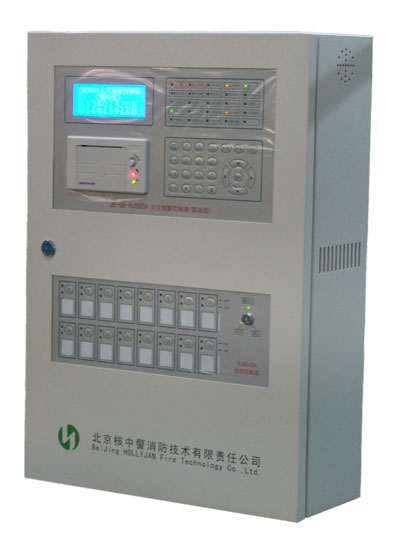

JB-QB-HJ500型核中警火災報警控制器



3.1　JB-QB-HJ500型核中警火災報警控制器產品特點



Ø JB-QB-HJ500型核中警火災報警控制器全中文屏幕液晶顯示



可以詳細顯示具體報警的設備類型、地理位置、時間、日期、回路號、地址號，便于操作人員準確、及時和全面掌握?qǐng)?bào)警信息。中文拼音輸入，內含國標一、二級漢字庫，可以滿足各種現場的實際要求。



Ø JB-QB-HJ500型核中警火災報警控制器良好的人機界面



所有編程操作均采用菜單化顯示，中文輸入、全程提示?？煞奖愕夭樵儓?bào)警信息窗口、聯動信息、故障信息等各種信息。



Ø JB-QB-HJ500型核中警火災報警控制器結構化的軟件設計



軟件采用模塊化設計，使用通用子程序，加入看門狗功能，保證系統程序的可靠、穩定的運行。



Ø JB-QB-HJ500型核中警火災報警控制器方便、體貼的編程設計



具有故障、屏蔽、監管功能，可對回路中的任一編址單元進行屏蔽。具有回路內的編址單元自動登錄功能，同時類型可自動登錄，并配有標準PS/2接口，根據需要可接入標準PS/2鍵盤，方便漢字輸入和聯動編程，這些功能將大大的方便系統調試和日常維護。



Ø JB-QB-HJ500型核中警火災報警控制器豐富的聯動控制關系



系統--多可設512條邏輯，聯動關系簡單、直觀，可滿足各類復雜的聯動設置及聯動控制，控制對像可對系統的任一模塊或多個模塊。可任意改變系統內各模塊的工作狀態，隨時隨地修正控制器的邏輯關系，當邏輯輸入錯誤時，可自動提示，十分方便。



Ø JB-QB-HJ500型核中警火災報警控制器位圖顯示功能



可對回路中各點的火警、監管、故障、啟動、反饋、故障、屏蔽、開啟類型等信息進行圖表顯示，方便工程調試和實際信息查詢。



Ø JB-QB-HJ500型核中警火災報警控制器準確、詳實的歷史記錄



可以自動記錄--新發生的火警、監管、故障、聯動動作、和系統事件等７大類信息，并分類儲存，便于查詢，每類信息可儲存1024條。



Ø JB-QB-HJ500型核中警火災報警控制器黑匣子功能



系統可宏觀查詢整個系統或子系統運行情況及關鍵數據，實時對預先設定的異常處理程序自動進行處理，將檢測到的所有運行過程和相關信息指令自動記錄并存儲。這些記錄是不可擦除的，且不受掉電的影響，有利于操作人員或維護人員對系統設備的管理。



Ø JB-QB-HJ500型核中警火災報警控制器完備的打印設定



中文熱敏打印，低噪音，可設定打印信息的種類，打印需要的信息。



Ø JB-QB-HJ500型核中警火災報警控制器配有直接手動控制盤



提供多線制輸入、輸出（包括１組聲光警報輸出），可在控制器主CPU不運行的情況下直接啟動現場設備，并具有斷路、短路監測功能。



Ø JB-QB-HJ500型核中警火災報警控制器離線編程和CRT圖形顯示終端



通過控制器的CAN接口，可以在PC機上實現對控制器的回路配置。聯動關系進行編程設定。也可以連接CRT圖形顯示終端，進行集中管理。



Ø JB-QB-HJ500型核中警火災報警控制器網絡式結構



系統提供豐富的通訊口RS232、CAN等接口實現遠程聯網及遠程調試功能，更適用于中小型工程項目。



Ø JB-QB-HJ500型核中警火災報警控制器本地化語言支持



提供中文簡體、繁體和英文等多種語言版本。



Ø JB-QB-HJ500型核中警火災報警控制器系統穩定運行



采用超強抗干擾STC單片機處理器，軟硬件看門狗確保系統穩定可靠運行。



1.2.3  JB-QB-HJ500型核中警火災報警控制器系統容量



² HJ500A為四路控制器，每回路256個混合編址單元。--大容量為2048點。



² HJ500A壁掛機配有8鍵多線及16鍵控制盤，柜機可支持16塊64鍵多線/總線控制盤。



1.2.4  JB-QB-HJ500型核中警火災報警控制器主要技術指標



液晶屏規格	點陣19２×64	環境溫度	0℃～+50℃
主電AC	220V ＋10%－15%  50Hz±1	貯存溫度	-40℃～+60℃
備電DC	24V±3V	環境濕度	≤95%RH  （40℃）
直接輸出	8組（含一組聲光報警器專用輸出）	外部帶電端子與機殼間絕緣電阻	＞20MΩ
保護功能	回路、電源短路保護	電源插頭與機殼間絕緣電阻	＞50MΩ
外形尺寸	380mm×148mm×550mm	安裝方式	壁掛、柜機、琴臺



1.2.6  JB-QB-HJ500型核中警火災報警控制器結構及外形尺寸



1.2.6.1  JB-QB/HJ500A火災報警控制器(聯動型)四回路外形及安裝尺寸



如圖下所示：



（2）JB-QB-HJ500型核中警火災報警控制器主要技術指標：



工作電壓	AC187～242V/50HZ
控制器功耗	≤30W
環境溫度	0～50℃
環境濕度	95%RH(40±2℃)
輸出電流	DC1～2.5A
外形尺寸	380mm×148mm×550mm
安裝方式	壁掛式、二總線制
