核中警HJ9506型總線隔離器接線圖
文章來自：核中警消防設備 發布時間：2016-09-30 03:09:38
在總線制火災自動報警控制系統中，當某一點發生短路后就會引起整個回路通訊癱瘓。如果在每個樹枝型分布結構的分叉處安裝總線隔離器，就可起到局部保護作用。
（1）性能特點：
* 不占編碼地址、無需單獨供電；
* 有自鎖功能，故障解除后可自動復位；
* 便于施工，電路部分和輸出連線采用接插方式；
* 每一探測器回路*多可并接10個總線隔離器。
（2）主要技術指標：

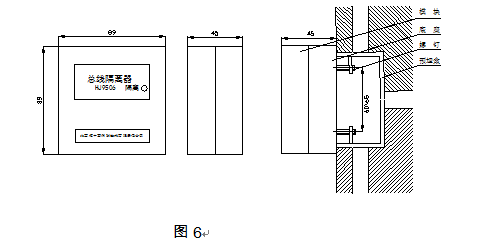

（3）外形及安裝尺寸見圖6:
（4）安裝接線示意圖（見圖7）
說明：
L1（+） 、L2（-）
為總線輸入端（有極性）
L3（-） 、L4（+）
為總線輸出端（無極性）
存貯：
注意防潮，以免內部元件技術指標下降。
（1）性能特點：
* 不占編碼地址、無需單獨供電；
* 有自鎖功能，故障解除后可自動復位；
* 便于施工，電路部分和輸出連線采用接插方式；
* 每一探測器回路*多可并接10個總線隔離器。
（2）主要技術指標：
| 工作電壓 | DC15-26V脈沖電壓 |
| 工作電流 | ≤8mA |
| 隔離電流 | ＞350mA |
| 動作維持電流 | ≤3mA |
| 環境溫度 | -10～50℃ |
| 環境濕度 | 95%RH(40±2℃) |
| 外形尺寸 | 89×89×45mm |
 安裝方式 |
配合底座采用插拔式結構安裝 |
（4）安裝接線示意圖（見圖7）
說明：
L1（+） 、L2（-）
為總線輸入端（有極性）
L3（-） 、L4（+）
為總線輸出端（無極性）
存貯：
注意防潮，以免內部元件技術指標下降。
