核中警手報J-SAP-M-HJ9502接線圖
文章來自：核中警消防設備 發布時間：2016-09-30 03:09:43
J-SAP-M-HJ9502型手動火災報警按鈕
（1）性能特點：
* 內置CPU，結構簡單可靠，報警后用專用鑰匙復位；
* 二總線、無極性電子編碼1～256；
* 按鈕內設有電話插孔，可用于消防通訊系統；
* 能接收現場設備啟動信號兩個指示燈分別顯示火警、設備啟動信息。
（2）主要技術指標：

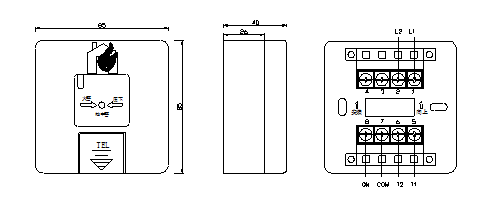

（3）外形及安裝尺寸:
（4）接線示意圖（見圖4）
說明：
L1、L2為總線；
COM、NO為常開觸點;
T1、T2為消防電話線。
存貯：
注意防潮，以免內部元件技術指標下降。
（1）性能特點：
* 內置CPU，結構簡單可靠，報警后用專用鑰匙復位；
* 二總線、無極性電子編碼1～256；
* 按鈕內設有電話插孔，可用于消防通訊系統；
* 能接收現場設備啟動信號兩個指示燈分別顯示火警、設備啟動信息。
（2）主要技術指標：
| 工作電壓 | DC15-26V脈沖電壓 | |
| 工作電流 | 工作電流≤0.7mA | 報警電流≤1.4mA |
| 環境溫度 | -10～50℃ | |
| 環境濕度 | 95%RH(40±2℃) | |
| 外形尺寸 | 85×85×40mm | |
| 安裝方式 | 配合底座采用插拔式結構安裝 | |
（4）接線示意圖（見圖4）
說明：
L1、L2為總線；
COM、NO為常開觸點;
T1、T2為消防電話線。
存貯：
注意防潮，以免內部元件技術指標下降。
