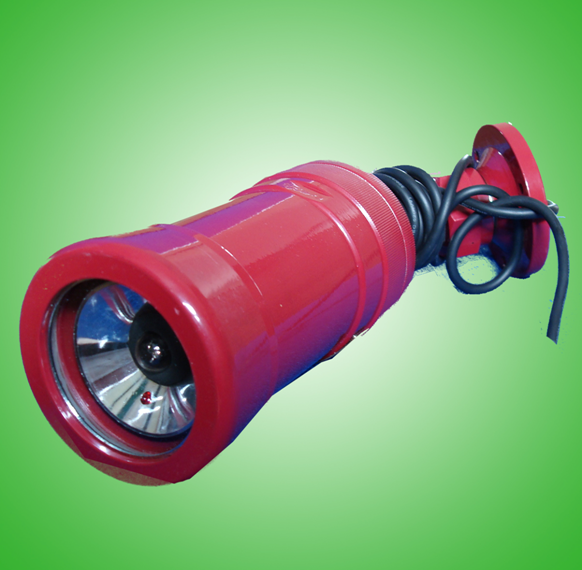

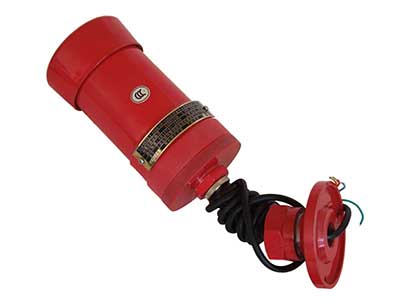

JTGB-ZW-1501型防爆紫外火焰感光探測器




    紫外火焰感光探測器主要由光敏管和電路組成，適用于易燃易爆環境。如大型油庫、煉油廠、炸藥和火藥生產線、噴漆烤漆生產線、可燃性金屬生產設施、丙烷和丁烷的儲運等。它與火災報警控制器配套可實現全方位火災報警監控系統。

（1）性能特點:

*  靈敏度高、響應時間短，防爆金屬外殼，防爆透紫外鏡片；

*  不受太陽光和普通照明光的影響，抗干擾能力強；

*  可配接任何廠家的控制器；

*  可用于室外及防爆環境安裝使用。



（2）主要技術指標：

工作電壓 DC24V 探測視角范圍 ≤60°

工作電流 ≤30mA 環境溫度 -20～55℃

報警電流 ≤45mA 環境濕度 95%RH(40±2℃)

光譜響應范圍 1850～2600A° 外形尺寸 Ф78×180mm

靈敏度 100cm內1燭光 安裝方式 壁掛式

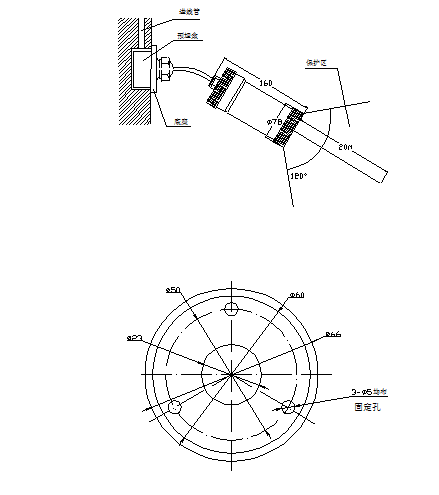

（3）外形及安裝尺寸見圖8:






（4）安裝接線示意圖（見圖9）



（5）注意事項：

探測器安裝的周圍環境不得使用電氣焊、碘鎢燈、閃光燈等一切紫外照明燈。

存貯：

注意防潮，以免內部元件技術指標下降。
